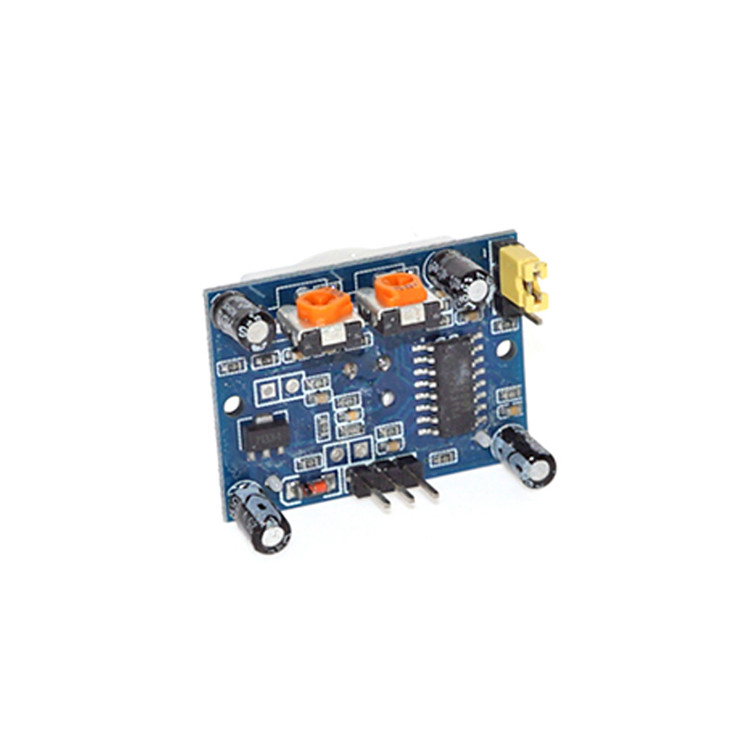

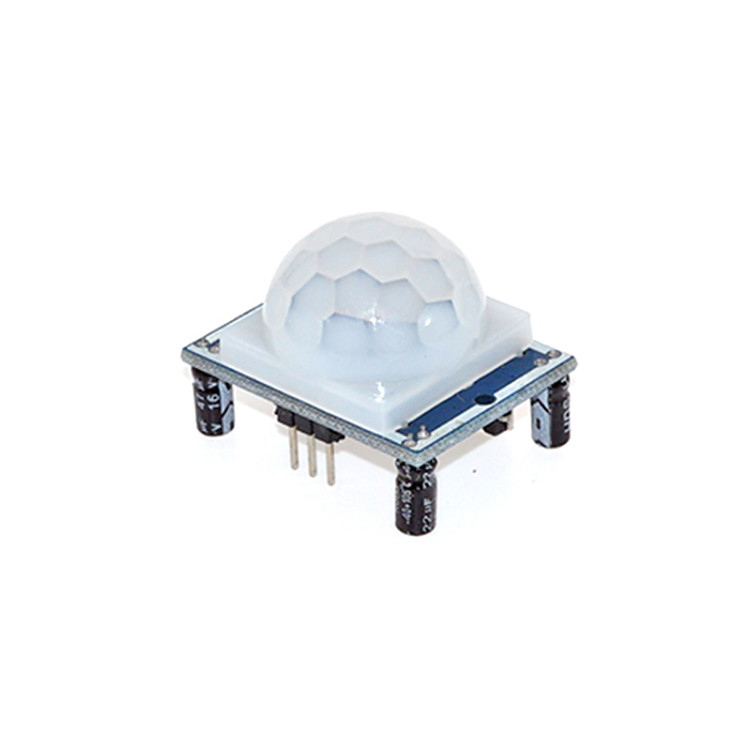

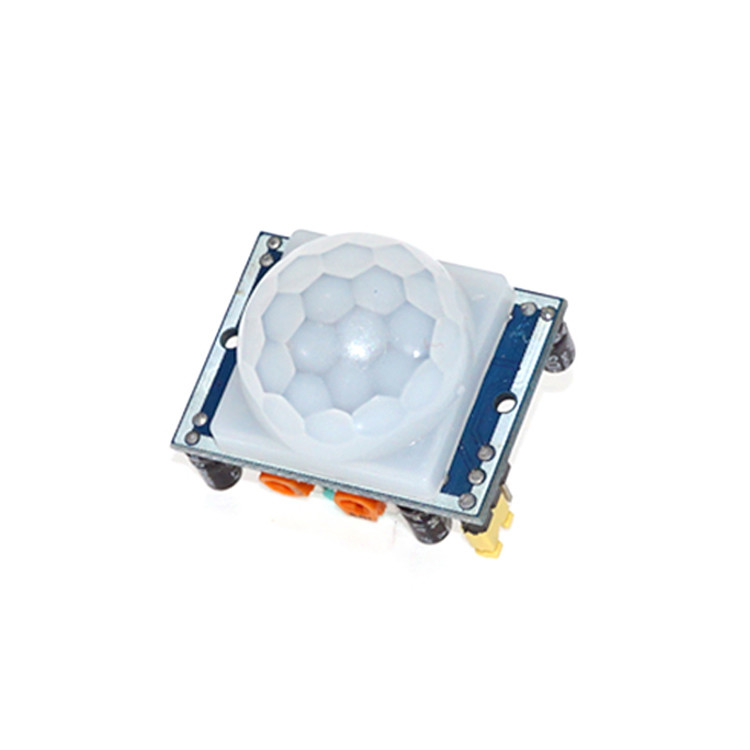

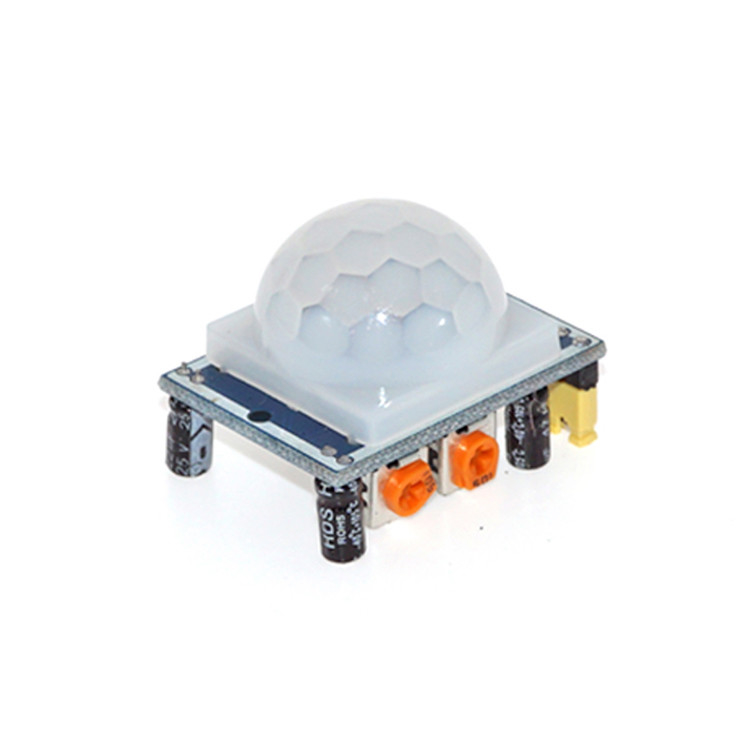

hc-sr501 régler le détecteur de mouvement pir infrarouge pyroélectrique
-
Mettre en évidence
détecteur de mouvement hc-sr501 pir
,Capteur infrarouge hc-sr501
,détecteur pyroélectrique hc-sr501 ir
-
SérieModule de détection HC-SR501
-
Caractéristiquesmodule de capteur infrarouge humain hc-sr501
-
Type de montagenorme
-
DéfinitionModule de capteur HC-SR501, module de capteur infrarouge humain hc-SR501
-
Code de la date de fabrication11504202
-
Le typeMouvement et capteur de position
-
UtilisationMicrocontrôleur
-
Théorie-
-
Produits3,3 V élevés / 0 V bas
-
Plage de tension de fonctionnementDC 4,5 à 20 V
-
Courant silencieuxPour les appareils à commande numérique
-
Sortie de niveau3,3 V élevés / 0 V bas
-
Dimensions du tableau32 mm*24 mm
-
CAPTEUR D'ANGLEangle de cône < 100 °
-
Temp d'opération-15 à +70 degrés
-
Capteur de taille de lentilleDémétrage: 23 mm (par défaut)
-
consommation de puissance statique65 microampères
-
Temps de retardRéglable (0,3 seconde à 10 minutes)
-
Temps de blocage0,2 secondes
-
Lieu d'origineGuangdong, Chine
-
Nom de marqueXZH
-
Numéro de modèle501
-
Quantité de commande min10 pièces
-
PrixCN¥4.26/pieces 10-99 pieces
hc-sr501 régler le détecteur de mouvement pir infrarouge pyroélectrique
3.3V 5v hc-sr501 capteur de mouvement infrarouge pir module du corps humain hc-sr501 capteur de mouvement pour arduino raspberry pi
XZH: Votre fournisseur unique de solutions ODM/OEM
Description du produit
Éclairage automatique des couloirs, couloirs, salles de bains, sous-sols, entrepôts, garages et autres lieux, ventilateur d'échappement automatique et autres appareils électriques (incandescents, fluorescents,sonnerie, portes automatiques, ventilateurs électriques, sèche-linge et machine à laver automatique) spécialement destinés aux entreprises, hôtels, centres commerciaux, entrepôts, zones sensibles ou zones de sécurité et systèmes d'alarme.Peut également être utilisé à des fins de sécurité.
1. module de détection pendant environ une minute après le temps d'initialisation de l'alimentation, pendant l'intervalle au module de sortie 0-3 fois par minute en mode veille.
2. Il convient d'éviter l'éclairage direct tels que les sources d'interférences, de fermer la surface du module de lentille afin d'éviter l'introduction de dysfonctionnement du générateur de signal d'interférence;utilisation de l'environnement pour éviter le flux du vent, le capteur de vent provoquera également des interférences.
3. module de capteur utilisant une sonde double, la fenêtre de la sonde est rectangulaire, double (A par B million) dans le sens des extrémités longues,lorsque le corps passe de gauche à droite ou de droite à gauche lorsque le temps IR double est atteint, la différence de distance, plus la différence est grande, plus les capteurs sont sensibles, lorsque le corps de l'avant à la sonde ou de haut en bas ou de bas en haut direction de passage,double IR ne détecte aucun changement de distance, aucune valeur de différence, le capteur est insensible ou ne fonctionne pas; so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probePour augmenter la portée de détection des angles, le module utilisant une lentille circulaire, la sonde est également logique sur les quatre côtés,mais toujours supérieur à la direction supérieure et inférieure gauche et droite de la plage de détection, sensibilité et résistance, toujours dans la mesure du possible par les exigences d'installation ci-dessus.VCC, trig (côté de contrôle), écho (extrémité réceptrice), GND

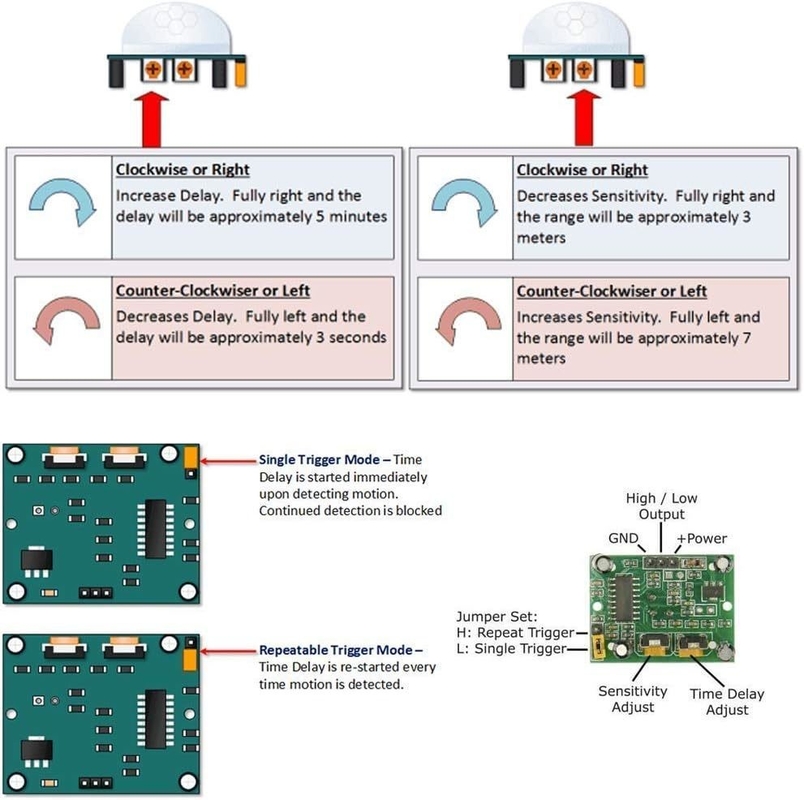

4.Dimensions et réglage:
Note: Le potentiomètre dans le sens horaire pour régler la distance, la portée de détection augmente (environ 7 mètres), au contraire, la portée de détection diminue (environ 3 mètres).Retour du potentiomètre de réglage du retard dans le sens horaireL'induction par le décalage court (environ 5S) est plus longue (environ 300S).
2. Il convient d'éviter l'éclairage direct tels que les sources d'interférences, de fermer la surface du module de lentille afin d'éviter l'introduction de dysfonctionnement du générateur de signal d'interférence;utilisation de l'environnement pour éviter le flux du vent, le capteur de vent provoquera également des interférences.
3. module de capteur utilisant une sonde double, la fenêtre de la sonde est rectangulaire, double (A par B million) dans le sens des extrémités longues,lorsque le corps passe de gauche à droite ou de droite à gauche lorsque le temps IR double est atteint, la différence de distance, plus la différence est grande, plus les capteurs sont sensibles, lorsque le corps de l'avant à la sonde ou de haut en bas ou de bas en haut direction de passage,double IR ne détecte aucun changement de distance, aucune valeur de différence, le capteur est insensible ou ne fonctionne pas; so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probePour augmenter la portée de détection des angles, le module utilisant une lentille circulaire, la sonde est également logique sur les quatre côtés,mais toujours supérieur à la direction supérieure et inférieure gauche et droite de la plage de détection, sensibilité et résistance, toujours dans la mesure du possible par les exigences d'installation ci-dessus.VCC, trig (côté de contrôle), écho (extrémité réceptrice), GND
4.Dimensions et réglage:
Note: Le potentiomètre dans le sens horaire pour régler la distance, la portée de détection augmente (environ 7 mètres), au contraire, la portée de détection diminue (environ 3 mètres).Retour du potentiomètre de réglage du retard dans le sens horaireL'induction par le décalage court (environ 5S) est plus longue (environ 300S).
